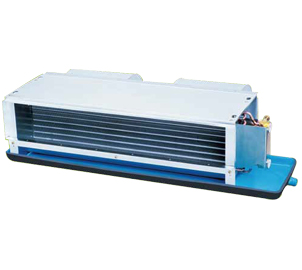

42CN直流无刷风机盘管

开利42CN直流无刷风机盘管

开利42CN直流无刷风机盘管型号说明:风机盘管机组: L--------------------机组接管方向(以面对出风口来区分)L:左方向R:右方向 A--------------------水盘A:标准水盘B:加长水盘D:不...

    • 产品介绍
    • 机组安装注意事项
    • 性能参数

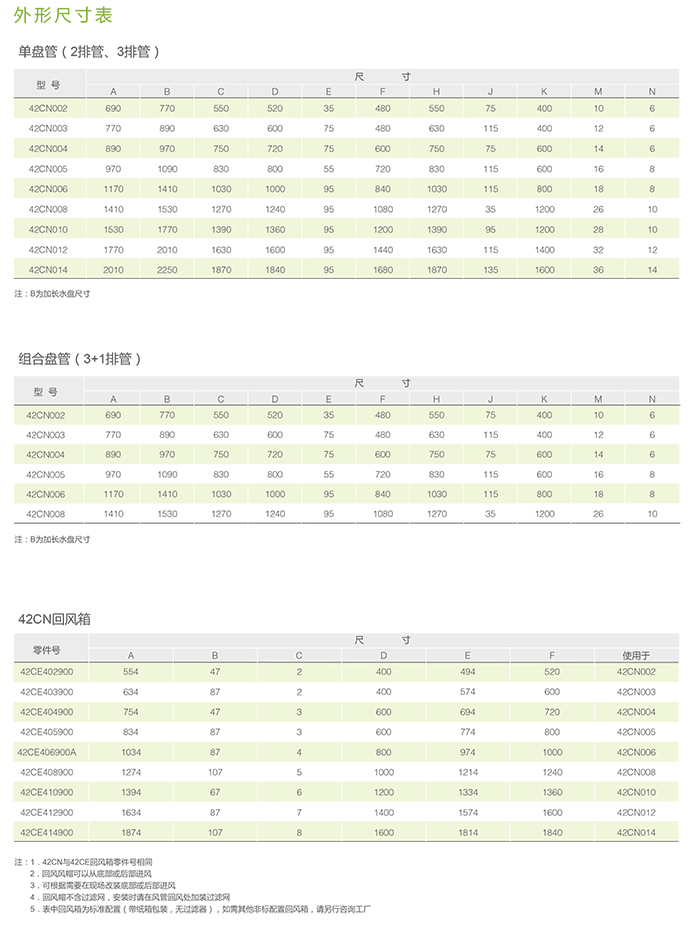

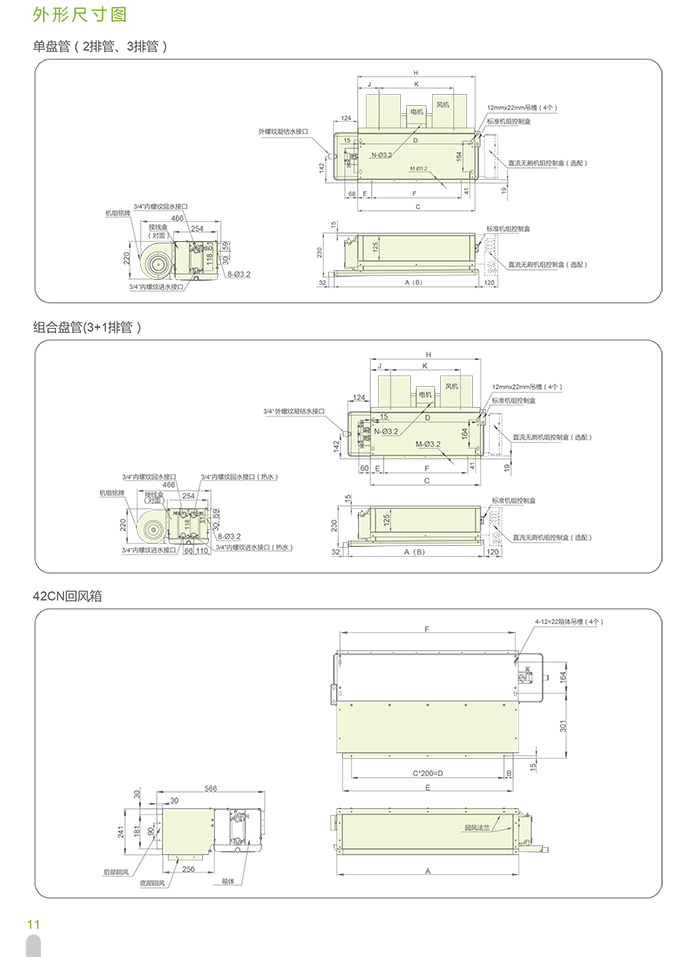

    • 机组外形结构图
    • 机组安装方式

    开利42CN直流无刷风机盘管

    型号说明:

    风机盘管机组:
    L--------------------机组接管方向(以面对出风口来区分)
                                L:左方向
                                R:右方向
    A--------------------水盘
                                A:标准水盘
                                B:加长水盘
                                D:不锈钢加长水盘
    A--------------------机外静压
                               A:12pa标准型
                               B:30pa带静压型
                               C:50pa高静压型
                              *E:直流无刷电机-单机型
                              *F:直流无刷电机-网络型
                              *不适用于型号014 12/30/50pa、型号010/012 50pa
    30-------------------冷、热盘管排数
                               20:2排冷
                               30:3排冷
                               31:3排冷+1排热
    002------------------机组规格(风量=机组规格x170m³/h)
                                 002:340m³/h
                                 003:510m³/h
    CN-------------------型号字母
                                CN静音型卧式暗装风机盘管
    42-------------------产品系列
                               42:风机盘管
    注:直流无刷机组不包含温度控制器,客户须根据需要另外单独选择温度控制器的形式及数量。
    控制器
    42CN0F000B:网络型温度控制器
    42CN0F0003:本地型温度控制器
    风量    340~2380m³/h
    风机盘管机组特点:
    提供快速、准确的计算机选型程序
    ▶开利独有的针对风机盘管的选型软件:
    ▶根据选定的机组型号计算不同工况下的热工性能
    ▶根据不同的性能要求选择适当的机组型号
    ▶根据需求选择控制附件
    ▶输出技术参数和图纸
    超高效率

    机组盘管采用最新研制宽缝翅片二道翻边结构,先进的机械涨管工艺,使铜管与铝箔达到最佳接触,宽缝翅片为充分换热提供最理想的传热流道,特宽叶轮为盘管提供均匀传热风速环境,使传热更充分,从而让机组盘管在二排管情况下,单位输入功率制冷量超过了国内外三排管同类机组冷量水平。


    超低噪声

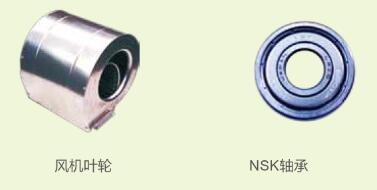

    ▶机组采用最新设计大直径宽叶轮,低转速前向多翼叶轮,风机外壳上有加强肋,增加强度。
    ▶选用NSK轴承,保证运行振动小,噪音更低。
    ▶机组采用PEF保温材料,水盘保温采用一次成型工艺,经久耐用,保温性好。

    ▶42CN执行新国标GB/T19232-2003,噪音值比新国标低3~5分贝。


    超薄机身
    机组高度仅为230mm,节省安装空间,满足各种场合的安装需求。

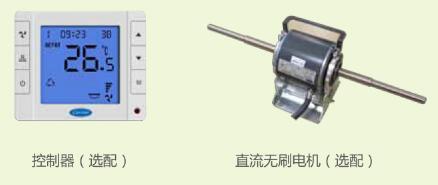

    直流无刷电机(选配)

    直流无刷电机与传统的交流电机相比,无论在效率、噪音、节能等各方面均具有巨大优势,在实际使用中,机组控制器可以根据室内温度和设定温度之间的偏差进行PID计算,无级调节风量,控温精准(±05℃)的同时大大降低能耗和噪音。


    附件齐全(选配)
    提供多样化凝水盘,满足各种场合使用需求,保温好,不漏水。
    大屏幕液晶温控器,外观时尚,操作便捷。可选连锁触点,遥控接收器及遥控器,也可选择四管制功能。

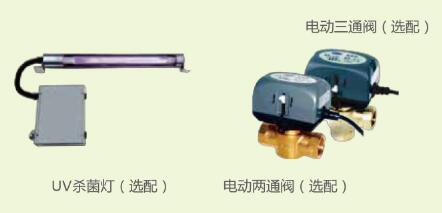

    电动二通阀和三通阀,是系统使用更合理节能。
    UV-C杀菌灯,满足对空气品质的高要求。

    湿膜加湿器,提高室内空气湿度,使环境更舒适。


    机组应用优势
    超“静音”设计
    42CN静音型机组专门针对高档办公楼、酒店、医院、银行、别墅、高档公寓、会所等应用场所精心设计,采用先进的低噪声风机制造技术,融合空调生产制造工艺,其大叶轮低进风的风机结构配合NSK轴承,有效降低机组的空气和机械运动噪声。
    高能效配置,提高节能指数

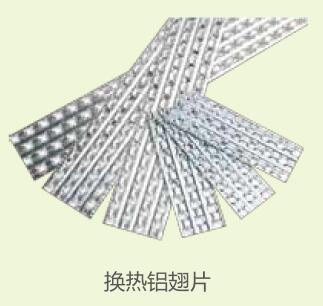

    风机盘管机组功耗虽小,但由于使用的绝对数量多,其较高的总耗能亦不能忽视。42CN机组采用多项最新节能技术,其中包括盘管采用开利第三代高效换热的双正弦开窗波纹亲水铝翅片,其独特的扰流式翅片形状并加以亲水涂层,大大增强盘管的换热效率,其耐碱、耐烟雾性亦大大增强。
    机组更可采用直流无刷电机,大大节约系统能耗。
    保证室内空气品质(IAQ)

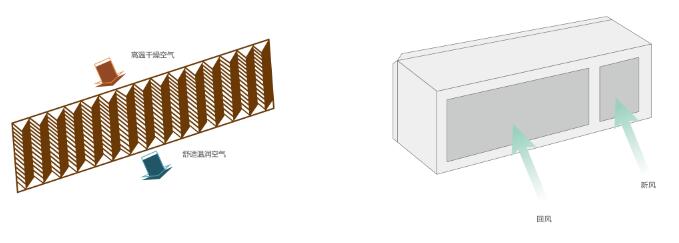

    室内环境的良好与否对人的健康至关重要,通过选配UV杀菌灯、湿膜加湿器和新风引入功能等装置,可有效提升室内空气品质(IAQ)、达到人体最佳舒适度。


    多样化、智能化温、湿度控制

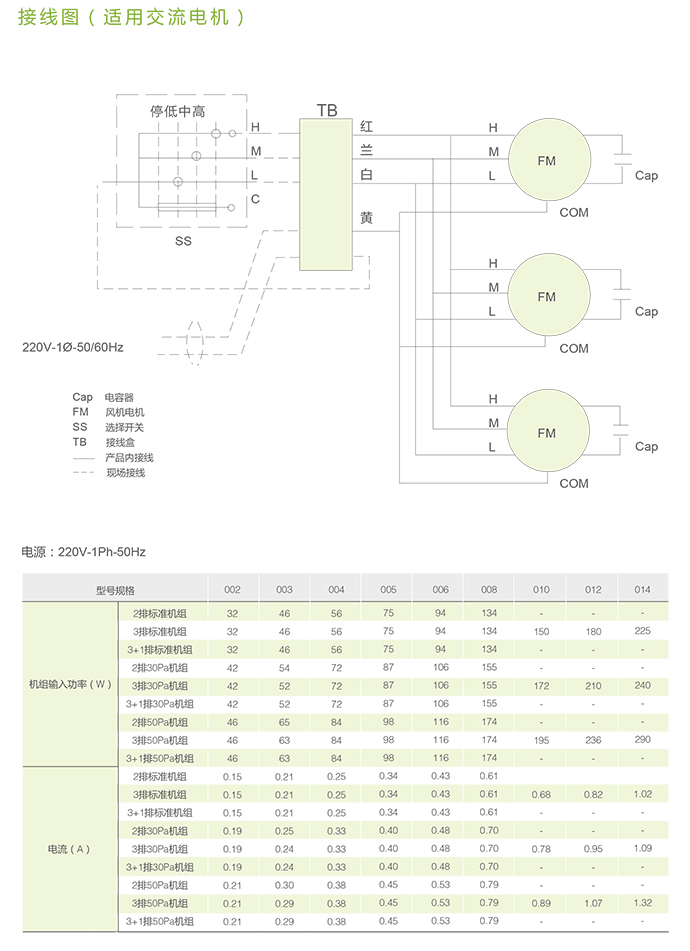

    可采用常规高中低三挡调速的电流电机来实现机组的就地和远程控制,亦可采用开利直流无刷专用电机驱动,实现机组无极调速。
    直流无刷电机特点及应用
    与传统风机盘管相比,直流无刷风机盘管采用直流无刷无极调速电机和先进的控制技术,具有节能、舒适、智能、可靠等优势,特别适用于写字楼、酒店、医院、银行、别墅、高档公寓、会所等高档场所或绿色建筑。
    高效节能
    暖通空调的总能耗占整个建筑能耗的35%左右,暖通空调系统方面的节能减碳已成众所关注的焦点之一。

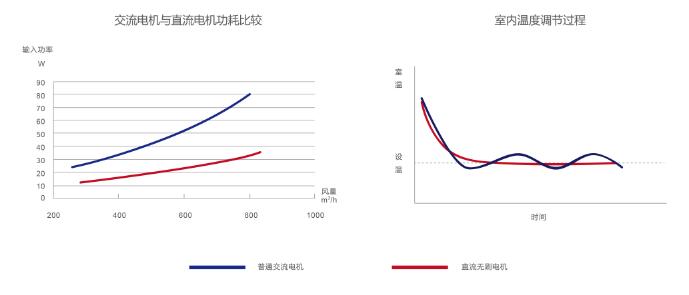

    在空调系统的实际使用过程中,风机盘管的能耗一般占到整个空调系统的20-30%,根据实验结果显示,采用直流无刷电机的风机盘管评价消耗功率仅为使用传统交流电机风机盘管的50%,甚至更低,大大提高空调系统的节能水平,减少空调设备的运行费用。


    恒温舒适

    风机盘管调节房间温度通常通过冷冻水阀的开关及风机转速来实现,但是由于普通交流电机一般只提供三速调节,风量调节范围非常有限,实际房间温度波动大,如果配有直流无刷电机及控制,可以根据房间的温湿度变化或定制的温湿度控制方案,通过交直流转换器,采用PWM调速方式自动线性地调节电机转速,从而调整风量、水阀开关,实现空调房间按需的恒温恒湿控制,随时保持对房间高标准的温湿需求,温度控制精度可以达到±0.5℃。


    控制智能
    机组不但可以提供单机控制方案,而且可以提供多种网络集中控制方案,满足实际应用中多样化的需求,特别是酒店、写字楼或办公区域的应用。
    在选择集中控制时,机组控制配备RS485通讯接口,支持标准Modbus通讯协议,与BMS楼宇控制联控,实现远程自控与监控等集中化运行管理。
    温控器为3.5大液晶显示屏,具有界面友好、操作方便的特点。它支持参数设置、运转设定、运转查询、面板锁定、故障查询、故障报警、软件版本显示等功能。本地型温控器还具有睡眠控制、预约定时控制等功能。
    单只网络型温控器最多可以连接31台机组,整个系统可支持31只网络型温控器,即961台风机盘管机组。
    方便灵活
    机组及控制出厂前完成默认设置,现场只需要连接控制器与机组间的连线即可使用。同时,如果现场情况有变化或发生改造,需要改变机组机外静压,可以很方便地通过拨码快速实现12pa、30pa、50pa静压的转换,以满足不同场合的应用。
    安全可靠
    电源配置有源PFC模块,提高机组的功率因数,避免机组开启时对电网的影响。
    拥有有升压模块,保证机组安全稳定、可在更宽的电压范围内应用,避免外部电压波动引起机组性能降低或损坏无法工作。

    过电流、过载保护,杜绝过载烧毁电机。

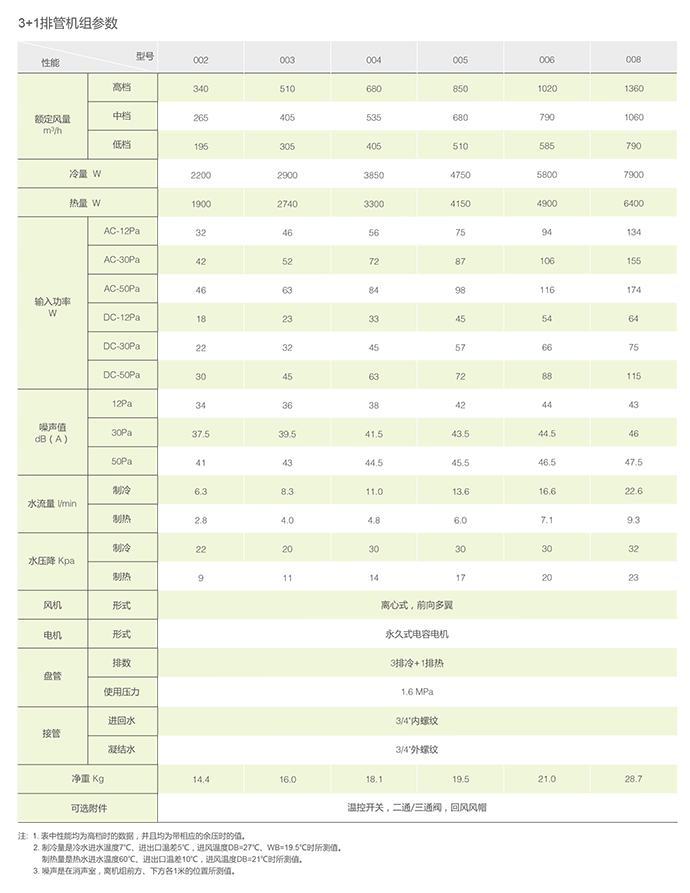

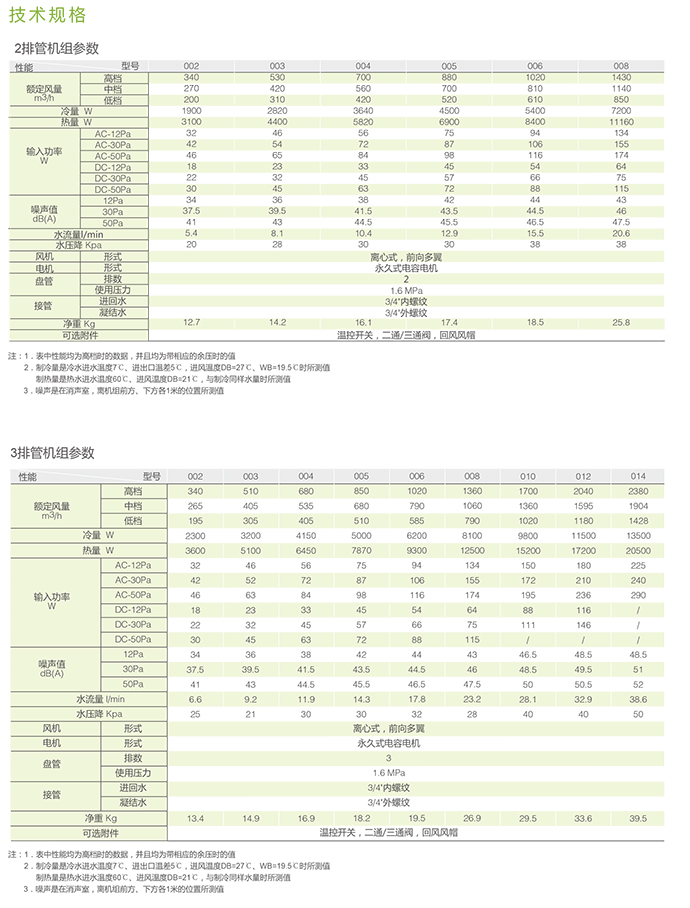

    机组参数:
