风管分体机组Odyssey/Superman

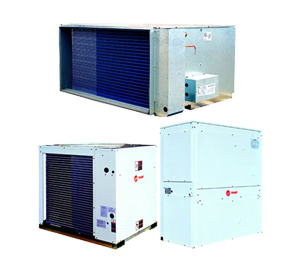

特灵风管分体机组Odyssey/Superman

特灵风管分体机组Odyssey/Superman 产品特性◆ MWD室内机组 ◇ 三速直驱电机驱动 ◇ 双风机设计,运转噪音低 ◇ 电机过载保护 ◇ 节流阀控制冷媒流量,大大降低脏堵或冰堵的可能性 ◇ 回风箱作为标准配置,可...

    • 产品介绍
    • 机组安装注意事项
    • 性能参数
    • 机组外形结构图
    • 机组安装方式

    特灵风管分体机组Odyssey/Superman

    产品特性

    ◆ MWD室内机组
    ◇ 三速直驱电机驱动
    ◇ 双风机设计,运转噪音低
    ◇ 电机过载保护
    ◇ 节流阀控制冷媒流量,大大降低脏堵或冰堵的可能性
    ◇ 回风箱作为标准配置,可直接作后回风或下回风
    ◇ 电气接线盒和冷媒连接管接头均在机组右侧,方便用户安装
    ◆ TWE室内机组trane
    ◇ 框架式结构设计,所有面板均可拆卸,维护保养非常方便
    ◇ 热力膨胀阀控制冷媒流量,调节范围大,精度高
    ◇ 皮带轮驱动,风量大,压头高
    ◇ TWE075/120单风机,TWE150/240双风机设计,结构坚固,噪音低
    ◇ 主动轮轮毂可调节,方便现场调试
    ◇ 可选择座地安装或吊顶安装,可根据客户要求在出厂前装配。
    ◇ 工厂提供可清洗过滤网作为标准配置
    ◆ TTA/TWA室外机组
    ◇ 亲水铝箔—内螺纹铜管换热器,换热效率高
    ◇ TWA机组采用热力膨胀阀控制冷媒流量,调节范围大,精度高
    ◇ 涡旋压缩机为标准配置,效率高、噪音低
    ◇ 可选配活塞压缩机,动力强劲,可用在室内外机组相距60米远的场合
    ◇ TWA/TTA150/200/240机组采用双制冷回路系统,可根据负荷变化自动卸载,节省运行费用
    ◇ 双回路机组可配单台室内机组,也可配两台室内机组,方便用户的多种选择
    ◆ 安全可靠
    ◇ 压缩机过载保护
    ◇ 压缩机延时保护
    ◇ 风机过载保护
    ◇ 冷媒回路高低压保护
    ◇ 蒸发器防冻保护

    【可选项】
    ◆ MWD内机
    ◇ 辅助电加热
    ◇ 辅助热水盘管
    ◇ 圆形风道接口
    ◇ 过滤网
    ◆ TWE内机
    ◇ 辅助电加热
    ◇ 辅助热水盘管
    ◇ 低静压驱动
    ◇ 高静压驱动
    ◇ 出风箱+进风格栅
    ◆ 外机
    ◇ 涡旋/往复式压缩机
    ◇ 压缩机消音罩
    ◇ 低温制冷控制器

    【控制】
    ◇ 可实现多台机组联网控制
    ◇ LCD背光显示
    ◇ 线控/遥控

    ◇ 双温度探头


    Odyssey风管式分体机组(涡旋)

    室内机型号   MWD075 MWD120 TWE075 TWE125 TWE150 TWE250
    室外机型号   TWA075 TWA125 TWA075 TWA125 TWA150 TWA250
    制冷/热量 kW 21/23.5 33/36.5 22/22 35.2/37 45/44 68.8/74
    制冷/制热功率 kW 7.85/7.05 13.3/11.5 8.85/6.5 14.2/12 16.8/13 27.6/23.25
    室内机电源 V/Ph/Hz 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50 380/3/50
    室外机电源 V/Ph/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
    室内机名义风量 m3h 3900 5700 5200 6500 9500 14000
    机外余压 Pa 80 135 190 250 270 220
    气管直径 inch 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8
    液管直径 inch 1/2 1/2 1/2 1/2 1/2 1/2
    冷媒充注量 kg 8.7 9.7 8.2 10.8 8.3×2 10.2×2
    排水管接头 inch 15/20 15/20 26.2/34.3 26.6/34.3 26.6/34.3 26.6/34.3
    室内机外形尺寸
    (W×H×D)
    mm 1323×450
    ×970
    1323×655
    ×1095
    1323×1372
    ×660
    1638×1372
    ×660
    2019×1751
    ×702
    2350×1824
    ×773
    室内机外形尺寸
    (W×H×D)
    mm 1046×983
    ×864
    1300×1137
    ×965
    1046×983
    ×864
    1300×1137
    ×965
    2240×983
    ×863
    2375×1137
    ×1118
    室内机净重 kg 81 120 143 174 314 370
    室外机净重 kg 174 200 174 200 365 425



    Odyssey风管式分体机组(活塞)

    室内机型号   MWD075 MWD120 TWE075 TWE125 TWE150 TWE250
    室外机型号   TWA075 TWA125 TWA075 TWA125 TWA150 TWA250
    制冷/热量 kW 22/23 29/32.5 22/24 29/31.5 45/44 58.8/60
    制冷/制热功率 kW 8.85/7.65 11.7/10 8.85/7.05 11.7/9.8 18.2/14.5 23.55/19.25
    室内机电源 V/Ph/Hz 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50 380/3/50
    室外机电源 V/Ph/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
    室内机名义风量 m3h 3900 5700 5200 6500 9500 14000
    机外余压 Pa 80 85 180 190 250 210
    气管直径 inch 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8
    液管直径 inch 1/2 1/2 1/2 1/2 1/2 1/2
    冷媒充注量 kg 8.3 9 8.7 9.8 9.5×2 10.7×2
    排水管接头 inch 15/20 15/20 26.2/34.3 26.6/34.3 33.5/40 33.5/40
    室内机外形尺寸
    (W×H×D)
    mm 1323×450
    ×970
    1323×655
    ×1095
    1323×1372
    ×660
    1638×1372
    ×660
    2019×1751
    ×702
    2350×1824
    ×773
    室内机外形尺寸
    (W×H×D)
    mm 1046×983
    ×864
    1300×1137
    ×965
    1046×983
    ×864
    1300×1137
    ×965
    2240×983
    ×863
    2375×1137
    ×1118
    室内机净重 kg 81 120 143 174 314 370
    室外机净重 kg 170 185 170 185 358 415



    Odyssey一拖二机组匹配表

    室内机型号   MWD075 MWD120 TWE075 TWE125
    室外机型号 TTA/TWA150
    室外机型号 TTA/TWA200
    室外机型号 TTA/TWA250

    备注:

    1.制冷工况:室外环境温度35°C(DB),室内进风温度27°C/19°C(DB/WB)。
    2.制热工况:室外环境温度7°C/6°C(DB/WB),室内进风温度20°C(DB)。



    风管式分体机组Superman

    室内机型号 TWE 125D   250D
    室外机型号 TTA/TWA 100ADEE   100ADEE×2
    制冷/热量 kW 30/32   60/62
    制冷/制热功率 kW 13.2/10.55   26.2/20.9
    室内机电源 V/Ph/Hz   380/3/50
    室外机电源 V/Ph/Hz   380/3/50
    室内机名义风量 m3h 7900   15000
    机外余压 Pa 250   150
    气管直径 inch   1-3/8"
    液管直径 inch   1/2"
    冷媒充注量 kg 8.6   8.6×2
    排水管接头 inch 通径ø26.6,外径ø34.3/20   通径ø33.3,外径ø40
    室内机外形尺寸(W×H×D) mm 1638×1372×660   2350×1824×773
    室内机外形尺寸(W×H×D) mm 1260×996×975   1260×996×975
    室内机净重 kg 174   370
    室外机净重 kg 187   187×2

    备注:

    1.制冷工况:室外环境温度35°C(DB),室内进风温度27°C/19°C(DB/WB)。
    2.制热工况:室外环境温度7°C/6°C(DB/WB),室内进风温度20°C(DB)。
